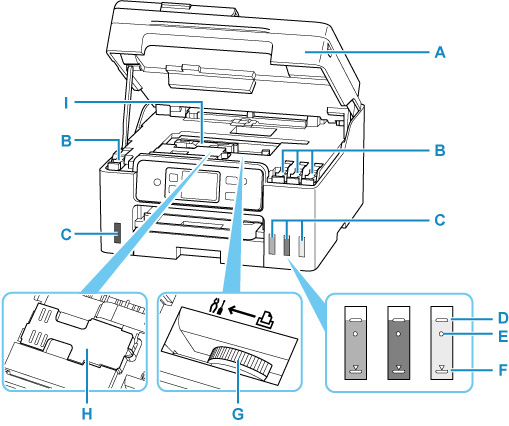

Binnenaanzicht

A: Scaneenheid / klep

Deze eenheid wordt gebruikt voor het scannen van originelen. Open deze als u inkttanks opnieuw wilt vullen of vastgelopen papier wilt verwijderen.

B: Tankkapjes

Open deze als u de inkttanks opnieuw wilt vullen.

C: Inkttanks

De zwarte inkttank bevindt zich aan de linkerkant en de kleureninkttanks (cyaan, magenta en geel) bevinden zich aan de rechterkant.

Als het inktniveau laag is, vult u de bijna lege tanks opnieuw.

• Inkttanks opnieuw vullen

D: Lijn van de bovengrens

Hiermee wordt de maximumcapaciteit van de inkt aangegeven.

E: Enkele stip

Hiermee wordt de vereiste hoeveelheid inkt aangegeven wanneer u inkt in de printkop vervangt.

F: Lijn van de ondergrens

Hiermee wordt de ondergrens aangegeven van de hoeveelheid inkt die voldoende is om af te drukken. Vul de inkttank bij voordat de hoeveelheid inkt onder deze lijn komt.

G: Hendel van inktklepje

Bediening bij vervoer van een printer.

• De printer repareren

H: Onderhoudscartridge

Absorbeert inkt die voor reiniging wordt gebruikt.

• Onderhoudscartridge vervangen

I: Printkophouder

De printkop is vooraf geïnstalleerd.
